تله متری 13 نقطه حوضچه فشارشکن همراه با عملگر برقی
شهر مشهد بدلیل اقلیم خاص جغرافیایی دارای نقاط پست و مرتفع زیادی می باشد ، در جهت یکسان سازی فشارها و همچنین امکان تامین فشار مورد نیاز برای خطوط انتقال و توزیع ، فشار شکن ها بر روی خطوط گذاشته شده است . برای کنترل فشار و آگاهی از فشار قبل و بعد از شیرهای فشار شکن ، سنسورهای فشار در حوضچه ها تعبیه شده و عملگری بر روی آن نصب گردیده است که امکان کم و زیاد کردن فشار خروجی را داشته باشد .

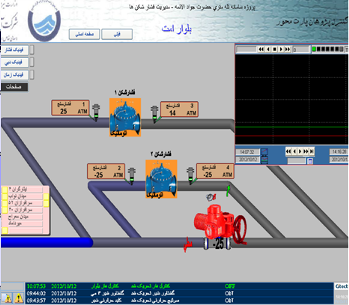

به دلیل بالا و پایین رفتن مصرف، آسیب دیدن خطوط درشب (به علت مصرف پایین )، نیاز به مصرف آب در روزهای خاص و خطی نبودن مصرف آب در ساعات شبانه روز، کنترل این نقاط بصورت هوشمند و با استفاده از کنترلرهایPIDتعبیه شده در نرم افزار کنترل و مانیتورینگ انجام شده است . در این تابلو امکان مانور شیر ByPassموازی خط فشار شکن تعبیه شده است . عمل مانور و کنترل درمحل از روی اینترفیس های صنعتی (HMI) و در محل اتاق بحران با نرم افزار Citect SCADAانجام می گیرد .
اپراتور می تواند تک تک نقاط را از روی دبی خروجی برحسب ساعات شبانه روز و فشار درخواستی درآن ساعات و همچنین فشار بحرانی آن پهنه تنظیم و کنترل نماید ، که این تنظیمات می تواند روزانه ، فصلی و یا سالیانه باشد . در هر لحظه، شیر می تواند دستی و یا بصورت اتوماتیک اقدام به تغییر فشار در آن نقطه نماید .
